Những Điều Cân Biết Khi Sử Dụng Máy Kinh Vĩ Điện Tử Và Máy Kinh Vĩ Cơ
Để có được một công trình cầu đường, công trình hoàn hảo đòi hỏi rất nhiều yếu tố tạo nên như thiết bị máy móc, chất liệu xây dựng, kỹ thuật, tay nghề, nguồn nhân lực,… điều quan trọng hơn cả là các kỹ sư công trình cần phải cân nhắc lựa chọn và quyết định sử dụng máy đo đạc, máy trắc địa phù hợp cho công trình và đem lại hiệu quả cao. Hôm nay, https://dodacvienthong.com/ sẽ giúp các kỹ sư tìm hiểm về máy kinh vĩ và những ứng dụng tuyệt vời của nó trong đo đạc.

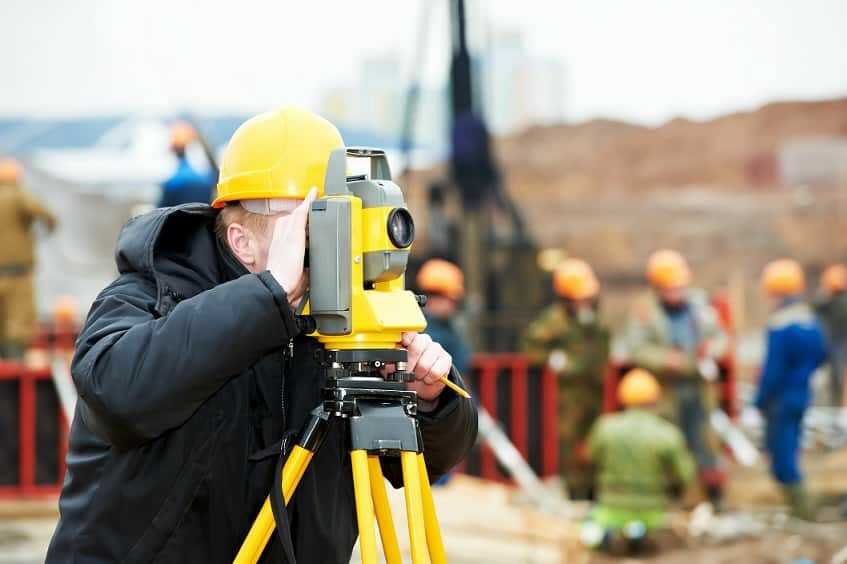

Máy kinh vĩ được ứng dụng rất nhiều trong xây dựng, đây là thiết bị rất quan trọng không thể thiếu trong xây dựng dân dụng, cầu đường, thủy lợi,…có độ chính xác cao và tiện lợi

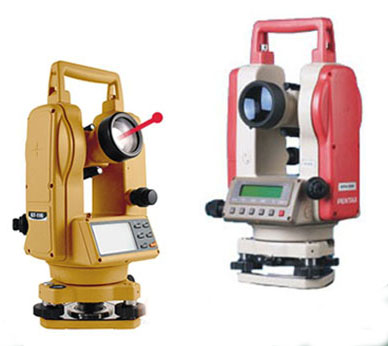

I. Phân biệt máy kinh vĩ quang học và máy kinh vĩ điện tử
- Máy kinh vĩ quang học (quang cơ): có các vành độ được chế tạo từ thủy tinh quang họ, bộ phận đọc số bằng hệ thống lăng thấu kính, kính mắt của kính hiển vi đọc số được bố trí bên cạnh kính mắt của ống kính. Loại máy này trong một thời gian được sử dụng rất phổ biến bởi độ bền cao, chịu được các điều kiện thời tiết khắc nghiệt. Máy dễ sử dụng và đặc biệt giá máy kinh vĩ quang cơ rất rẻ.
- Ngày nay máy kinh vĩ quang cơ ít được sử dụng vì lý do: Với xu thế hiện đại hóa việc sử dụng thủ công và dễ dẫn tới sai số thô do khả năng đọc không đáp ứng được nhu cầu công nghiệp xây dựng hiện nay. Máy kinh vĩ điện tử là loại máy được phát triển lên từ máy kinh vĩ quang cơ.
- Máy kinh vĩ điện tử có cấu tạo vành độ là các đĩa từ, việc đọc số được hoàn toàn tự động, do vậy sử dụng rất tiện lợi. Cơ bản về nguyên lý thì máy kinh vĩ điện tử vẫn thực hiện các chức năng của một máy kinh vĩ quang cơ có. Chi khác là có thêm một bộ phận điện tử cho phép số đọc kết quả đo được hiển thị lên màn hình LCD thay vì phải đọc trực tiếp.
- Dù máy kinh vĩ điện tử hay quang cơ thì đều được dùng khá phổ biến trên các công trình xây dựng từ đường xá cho đến công trình xây dựng
Tùy theo mục đích sử dụng mà lựa chọn máy kinh vĩ quang học hay điện tử cho phù hợp
II. Chia sẻ cách sử dụng máy kinh vĩ đúng cách
Các chi tiết máy kinh vĩ và cách vận hành máy cực kỳ đơn giản không phải kỹ sư trắc địa cũng có thể sử dụng được, bạn chỉ cần thực hiện và nắm rõ 3 bước định tâm, cân bằng và ngắm mục tiêu là bạn có thể sử dụng máy
Bước 1: Định tâm máy
Định tâm máy kinh vĩ cơ là làm sao cho trục đứng của máy đi qua đỉnh góc cần đo nhờ vào quả dọi hay bộ phận định tâm quang học. Cách làm như sau:
- Mở chân máy, đặt mũi chân cách đều tâm của mốc và tạo thành các góc 120 độ đều nhau.
- Sau khi đã khóa chặt các ốc nối giữa máy và chân máy thì tiếp tục định tâm sơ bộ để đưa tâm của máy vào vị trí gần nhất so với tâm mốc. Bằng cách ngắm vào kính dọi tâm quang học được thiết kế trên máy kinh vĩ quang cơ để điều chỉnh tâm máy sao cho đúng.
Bước 2: Cân bằng máy
- Sau khi định tâm máy cho trùng với tâm mốc, ta có thể tiến hành cân bằng máy kinh vĩ cơ. Bằng cách thay đổi độ cao của chân máy để đưa bọt thủy tròn trên máy về vị trí gần đúng, càng chính xác càng tốt. Trong quá trình tiến hành bước này tuyệt đối không được tác động đến 3 ốc cân máy. Chỉ được thay đổi độ cao bằng 3 ốc hãm mà thôi. Nếu bạn lỡ tác động đến 3 ốc cân máy và làm chúng xê dịch khỏi vị trí ban đầu thì bạn phải bắt đầu thực hiện lại từ bước định tâm.
- Cân bằng sơ bộ ống thủy tròn xong, bạn phải quay máy sao cho trục ống thủy dài trên bàn độ ngang nằm song song với đường thẳng nối 2 ốc cân máy. Và để làm điều đó thì người dùng có thể phải vặn 2 ốc cân máy này ngược chiều hoặc thuận chiều với nhau cho đến khi bọt nước thủy dài chạy vào giữa. Để kiểm tra xem bọt nước thủy dài đã vào giữa hay chưa, người dùng có thể xoay ống thủy dài trên bàn độ ngang một góc 90 độ, nếu bọt nước không chạy ra ngoài thì bạn có thể thực hiện bước tiếp theo.
- Cuối cùng là kiểm tra lại xem tâm máy còn trùng khớp với tâm mốc hay không vì quá trình cân bằng máy có thể tác động đến 3 ốc cân máy. Nếu máy chỉ dịch chuyển một khoảng nhỏ không đáng kể, bé hơn hoặc bằng 1mm thì được chấp nhận và có thể tiến hành đo đạc luôn. Còn nếu như như tâm máy bị dịch chuyển lớn hơn con số này, để đảm bảo độ chính xác cao, bạn nên thực hiện lại từ bước 1.
Bước 3: Thao tác ngắm
Sau khi đã kiểm tra dọi tâm và cân bằng máy, ta sẽ tiến hành ngắm mục tiêu.
- Quay máy hướng về mục tiêu, không được di động chân máy hoặc các ốc cân máy, sau đó sử dụng khe ngắm sơ bộ để bắt mục tiêu.
- Dùng khoá vi động để khoá chặt chuyển động ngang và chuyển động đứng
- Điều chỉnh thị kính tùy theo tầm nhìn của người sử dụng để nhìn rõ dây chữ thập
- Điều chỉnh ốc điều quang để nhìn vật rõ nét, cụ thể và chân thật hơn.
- Điều chỉnh vi động ngang, vi động đứng làm sao để đưa mục tiêu trùng với tâm chữ thập.
- Đọc số đo góc hiển thị trên màn hình
Vận hành máy kinh vĩ cực kỳ đơn giản không phải kỹ sư trắc địa cũng có thể sử dụng được
