Hướng dẫn sử dụng máy toàn đạc Nikon DTM- 552/532/ 522

I. An toàn và bảo quản máy

1. An toàn khi sử dụng

• Máy toàn đạc seri DTM là loại máy laser cấp 1, không cần có thêm biện pháp an toàn khi vận hành sử dụng, nhưng cấm dọi tia ngắm vào mặt hay mắt người, khi không sử dụng nên đậy nắp ống kính
• Cấm nhìn qua ống kính trực tiếp vào mặt trời
• Cấm dùng trong mỏ than, vùng có bụi than hoặc gần các chất bay hơi dễ cháy
• Cấm tự ý thay đổi, sửa chữa các bộ phận máy khi không có chỉ dẫn chuyên ngành
• Chỉ được phép dùng bộ nạp cấp kèm theo cho pin BC-80. Trong khi nạp phải để ở chỗ khô ráo, dễ quan sát và thoát hơi, thoát nhiệt tốt
• Cấm để ngắn mạch các cực pin. Cấm chọc, đập hay đốt pin. Khi cất giữ pin phải xả hết và đậy nắp che đầu cực
• Mũi chân máy, sào gương rất sắc nhọn dễ gây tai nạn, phải cẩn thận khi sử dụng
• Kiểm tra tình trạng quai đeo, khóa, bản lề trước khi cất máy vào hòm
• Kiểm tra tình trạng các ốc khóa chân máy trước khi lắp máy lên
• Ren đế máy là 5/8”, kiếm tra đầu ren ốc máy
• Cấm vác chân máy di chuyển trạm khi có máy đang lắp trên chân
• Cấm dùng hòm máy làm vật kê chân hay ghế đứng, ngồi
• Đọc kỹ hướng dẫn sử dụng bộ nạp

2. Bảo quản máy

• Cấm để máy phơi trực tiếp dưới nắng hay trong xe cộ đóng kín
• Sau khi dùng trong thời tiết độ ẩm cao hay mưa nhỏ phải lau chùi kỹ, làm khô máy rồi mới cất vào hòm
• Cất giữ, bảo quản máy nơi khô ráo, thoáng khí có nhiệt độ không quá 30 độ
• Các phím bấm và núm khóa, núm vi động, ốc cân máy rất nhạy cảm, cấm thao tác mạng và đột ngột
• Bao giờ cũng đậy nắp che ống kính và để máy vào hòm đúng theo chỉ dẫn
• Cấm dùng các chất tẩy rửa để lau chùi vệ sinh máy
• Vệ sinh kính mắt, kính dọi tâm và ống kính bằng vải bông thấm cồn
• Cấm để mở hòm máy dưới trời mưa hay nơi bụi bặm
• Khi loại bỏ pin BC-80 phải làm đúng theo qui định vệ sinh môi trường

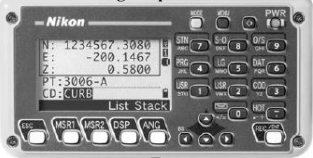

II. Màn hình, bàn phím và chức năng các phím

mở, đóng nguồn máy.
mở, đóng đèn chiếu sáng màn hình. Khi ấn giữ 1s bật ra cửa sổ danh mục đặt chế độ chiếu sáng màn hình và tín hiệu âm thanh
mở danh mục phần mềm điều khiển máy
 ở màn hình chính cho phép ngầm định 10 phím mã nhập nhanh/ ở trường nhập số liệu bật chuyển chế độ sử dụng phím bấm nhập ký tự giữa chữ và số
mở danh mục thao tác đặt trạm máy
mở danh mục thao tác đo (cắm điểm, đưa toạ độ thiết kế ra thực địa) tìm điểm ngoài thực địa
mở danh mục thao tác đo các điểm khuất
 mở danh mục thao tác đo ứng dụng
ấn giữ 1s mở danh mục quản lý số liệu trong bộ nhớ
 phím nóng được ngầm định chức năng do người sử dụng tự chọn, ấn giữ 1s xuất hiện cửa sổ chọn.
ấn giữ 1s mở danh mục mã đánh dấu điểm đo theo địa hình, địa vật
mở, đóng bọt thủy điện tử hiển thị trên màn hình, dùng phím mũi tên thay đổi chế độ bù cho các phương đứng/ngang.
ấn giữ 1s mở danh mục thay đổi các điều kiện đo
chấp nhận kết quả đo, hiển thị/ ghi dữ liệu vào bộ nhớ. Nếu ấn giữ 1s sẽ xuất hiện cửa sổ chọn kiểu bản ghi kết quả đo vào bộ nhớ theo dạng: SS điểm ngắm đo, hay CP điểm được tính.
di chuyển vị trí con trỏ trên màn hình theo phím tương ứng.
ấn giữ 1s mở chức năng kiểm tra hướng chuẩn.
ấn giữ 1s mở danh mục thao tác đo chế độ kinh vĩ.
lật các trang màn hình hiển thị. ấn giữ 1s mở danh sách chọn thông số hiển thị trên các trang màn hình.
thao tác đo điểm, chức năng đo thô, tinh do người sử dụng chọn, ấn giữ 1s bật ra cửa sổ chọn điều kiện đo.
 thoát màn hình hay chức năng đang thực hiện, bỏ kết quả đo không ghi vào bộ nhớ.

Trên màn hình còn hiển thị:

• Số trang/ tổng số của mục hiện thời
• Cửa sổ kết quả đo, soạn thảo
• Mức tín hiệu gương
• Mức nguồn pin
• Chế độ làm việc của bàn phím là nhập chữ hay số
• Đèn hồng ngoại đóng/ tắt

III. Chuẩn bị máy để làm việc

1. Khởi động, kiểm tra, nạp pin

• Nghiêng ống kính qua mặt phẳng ngang sẽ xuất hiện màn hình đo chính
• Có thể thay đổi trị số nhiệt độ và áp suất
• Quay thân máy hiển thị lại trị số góc ngang trước khi tắt máy, màn hình thông báo:

Để tắt máy ấn PWR, màn hình mờ đi, xuất hiện cửa số xác nhận , ấn ENT máy sẽ tắt. Đáy xuất hiện hai phím mềm:

• Reset nghĩa là khởi động lại máy
• Sleep nghĩa là đưa máy vào chế độ chờ. Khi quay ống kính hoặc thân máy, hoặc ấn một phím bất kỳ máy sẽ quay lại chế độ làm việc hiện thời

• Kiểm tra bọt thủy tròn và bọt thủy dài, nếu lệch dùng tăm chỉnh
• Kiểm tra kính dọi tâm, nếu lệch dùng chìa lục lăng chỉnh
• Kiểm tra đo góc theo cách đo 2 mặt tới 2 điểm, nếu sai lệch quá 3” gửi tới cơ sở có chuyên môn hiệu chỉnh
• Kiểm tra đo khoảng cách bằng cách đo hai mặt với 3 điểm trên một đường thẳng dài hơn 100m, nếu kết quả đo sau 2 lần đặt trạm quá 3mm, gửi tới cơ sở có chuyên môn hiệu chỉnh. ( Cách đo: trạm đầu (ddiemer1), ghi khoảng cách HD1-3; trạm 2 (điểm 2, nằm giữa 1-3) ghi khoảng cách HD2-1, HD 2-3; so sánh kết quả giữa HD1-3 với tổng HD2-1 + HD2-3).

2. Chuẩn bị phụ kiện và dụng cụ làm việc ngoài hiện trường

• Đo chi tiết, tối thiểu cần có gương sào kèm bột thủy tròn, thước dây 2m, địa bàn cầm tay nếu cần. Nếu tuyến đo dài, khi chuyển trạm cần có bộ đế dọi tâm quang học với cụm gương tương ứng cự li đo, kèm bọt thủy
• Đo kiểm tra, địa chính, lắp đặt và chế tạo cơ khí, ngoài các dụng cụ trên cần có thêm la bàn ống, nhiệt kế, áp kế cầm tay
• Khi đo dài ngày ở noi khó khăn, chuẩn bị thêm pin đã nạp đầy, thẻ nhớ CF hay USB, máy tính điện tử hay sổ tay điện tử để trút dữ liệu

3. Cài đặt các thông số và chế độ làm việc của máy

• Ấn PWR bật máy, khi màn hình đầu tiên xuất hiện, nếu chưa lắc ống kính vào màn hình đo chính, có thể nhập nhiệt độ và áp suất tại đây bằng cách dùng phím mũi tên lên/ xuonsg đưa con trỏ tới mục thay đổi, ấn ENT, con trỏ trùm lên trường số liệu, gõ số nhập tương ứng
• Máy có thể chọn ngôn ngữ hiển thị và chọn đặt vùng làm việc khác, ở đay nhà cung cấp đã chọn đặt sẵn tiếng Anh và vùng Quốc tế.

•  mở cửa sổ 4 mục chọn đặt: đóng/tắt đèn chiếu sáng màn hình (ấn 1), chế độ chiếu sáng thị cự (ấn 2), đóng/ tắt đèn hồng ngoại (ấn 3) và đóng/ tắt tín hiệu âm thanh (ấn 4)
• Sau 4 mục này, ấn phím mũi tên phải/ trái mở thanh chỉnh độ tương phản màn hình, dùng phím mũi tiên lên/ xuống thay đổi
• Bật đóng/ tắt đèn công tắc hồng ngoại trên màn hình đo
• Chọn ngầm định chức năng hay sử dụng: dấu hoa thị cho biết đây là chức năng chọn, mũi tên cho biết có danh mục phụ (ấn ENT sẽ mở ra)

Chú ý có thể thực hiện việc này thông qua phần mềm điểu khiển máy bằng cách ấn tuần tự MENU

• Chọn dạng bản ghi dữ liệu hiện thị khi xem: danh mục đủ/góc, cạnh/ tọa độ/ bản ghi theo trạm máy. Chú ý có thể thực hiện việc này thông qua phần mềm điều khiển máy bằng cách ấn tuần tự MENU
•  Bật cửa sổ nhập mã trực tiếp. Đáy màn hình hiện 3 phím mềm: cho phép ngầm định 10 mã ứng với các phím số từ 0 tới 9, mở danh mục mã,  mở danh mục nhóm mã
• Khi ấn MSR1 chọn chức năng, đáy màn hình có 3 phím mềm

                        +

                        +

Đặt các điều kiện đo ở đây: loại tiêu  hằng số gương, chế độ đo, số lần phản xạ đo, cách ghi liệu Mode
Chú ý: khi phím đo MSR1/ MSR2 ở chế độ  nghĩa là 1 lần bấm đồng thời đo và ghi kết quả vào bộ nhớ, chỉ sử dụng khi đã thành thạo cách vận hành máy

• Xuất hiện màn hình hiển thị bọt thủy điện tử. Dùng các phím mũi tên lên/ xuống di chuyển con trỏ tới mục cài đặt, phải/trái thay đổi chế độ đặt đóng/ tắt cảm ứng bù nghiêng trục.
• Mở danh mục thay đổi các điều kiện đo:

Nhập chiều cao gương

Nhập nhiệt độ- áp suất

Nhập hằng số và chiều cao tới 5 loại gương

Nhập bản chú thích tới 50 ký tự (phím mềm xem danh sách bản ghi chú đã nhập cũ)

Sửa hay đánh số hiệu điểm (tự động) (phím mềm và xem liệt kê tên đã nhập cũ)

• Thay đổi các thông số hiện thị từng màn hình, dùng phím mũi tên di chuyển con trỏ, dùng phím mềm tua tiến hay lùi để chọn thông số, kết thúc ấn phím mềm

Chú ý có thể thực hiện việc này thông qua phần mềm điều khiển máy bằng cách ấn tuần tự MENU thao tác chọn như trên

• Chọn chế độ đo cho từng phím, ở đây: loại tiêu  hằng số gương , chế độ đo , số lần phản xạ đo , cách ghi dữ liệu

Chú ý có thể thực hiện việc này thông qua phần mềm điểu khiển máy bằng cách ấn tuần tự MENU

3b. Cài đặt bằng phần mềm điều khiển
Sau khi ấn PWR bật máy, ấn phím MENU, ấn phím 3 hay dùng phím di chuyển con trỏ và ENT chọn  , màn hình xuất hiện 9 mục cài đặt, dùng các phím số tương ứng để chọn hay di chuyển con trỏ rồi ấn ENT
Chú ý: khi tham số làm việc thay đổi so với cũ, màn hình xuất hiện câu hỏi xác nhận



Màn hình xuất hiện các dòng mục cài đặt, dùng phím mũi tên lên/xuống chọn mục, rồi dùng phím mũi tên phải/trái chọn tham số làm việc

• Điểm 0 bàn độ đứng  phương thiên đỉnh/ nằm ngang/ đối xứng
• Góc hiển thị nhỏ nhất : hay

Chú ý riêng máy DTM-552 hiển thị hay

• Chỉnh góc bằng : đóng/ tắt

• Hướng hiển thị góc ngang  : góc phương vị/ góc kẹp tính từ điểm hướng chuẩn

• Thang đo Scale : hệ số chuyển đổi sang thang đo UTM, mặc định 1.000.000 (có thể thay đổi từ  0.999600  tới 1.000400 )
• Bù nhiệt độ và áp suất môi trường T-P Cor: mở/ tắt ON/OFF
• Lấy cao độ theo mực nước biển Sea Level : mở/ tắt ON/OFF
• Bù độ cong và khúc xạ C&R corr: tắt/ 0,132/ 0,200 OFF/ 0.132/ 0.200

• Trật tự hiện thị các trục tọa độ Order: NEZ/ ENZ
• Ký hiệu hiển thị các trục tọa độ Label: XYZ/ YXZ/ NEZ (ENZ)
• Hướng điểm 0 góc phương vị AZ zero: : bắc/nam North/ South

• Tắt nguồn máy Main Unit: tắt bằng phím PWR/ tự tắt sau 5/10/30 phút khi không thao tác bàn phím. OFF/ 5min/ 10min/ 30min
• Tắt nguồn khối đo xa EDM Unit: tắt sau khi ấn phím đo MSR/ tự tắt sau 0,1/0,5/3/10 phút không ấn phím đo MSR. OFF/ 0.1min/ 0.5min/ 3min/ 5min
• Chuyển màn hình sang chế độ chờ để tiết kiệm nguồn Sleep không chờ/ chờ sau 1/3/5 phút không thao tác bàn phím OFF/ 1min/ 3min/ 5min

​

5. Comm
Đặt thủ tục thông tin giao diện với máy tính hay sổ tay điện tử

6. Stakeout

• Tự động thêm chuỗi số cho điểm đo đưa ra thực địa Add PT: tùy nhập trong phạm vi từ 1 tới 999.999
• Phạm vi nháy đèn hồng ngoại khi tìm điểm đưa ra thực địa LG Dist: tùy nhập trong phạm vi từ 0,1 tới 9.99m

• Chọn đơn vị hiển thị nhiệt độ môi trường Temn độ Cenxiut/ Kenvin
• Chọn đơn vị hiển thị áp suất khí quyển Press hecto Pascan/ Milimet/ Inch cột thủy ngân. hPa/ mmHg/ inHg

• Chọn cách ghi dữ liệu vào bộ nhwos Store DB: dũ liệu góc, cạnh/ tọa độ
• / cả hai. RAW/XYZ/ RAW+ XYZ
• Chọn chế độ nháy đèn hồng ngoại khi ghi điểm đo vào bộ nhớ Rec LG: đóng/ tắt ON/ OFF
• Chọn chỗ ghi dữ liệu Data Rec: bộ nhớ trong máy/ sổ tay điện tử Internal/ CO

• Tốc độ chuyển màn hình tọa độ XYZ disp: nhanh/ bình thường/ chậm/ ấn phím ENT. Fast/ Norm/ Slow/ + ENT
• Đơn vị đo khoảng cách thứ cấp 2nd Unit: không đặt/ mét/ feet Mỹ/ feet quốc tế. None/ Meter/ US-Ft/ I-Ft
• Chú ý khi chọn đơn vị là feet, hiện cửa sổ chọn cách hiện thị số lẻ bằng dấu chấm hay inch: Decimal-Ft/ Ft-Inch
• Tín hiệu âm thanh Sig Beep: đóng/ tắt ON/OFF
• Tách riêng cách đánh số tự động trạm máy Split ST: có/không Yes/No

• Ký tự chờ nhập mã địa hình CD Input: chữ hoặc số  / <123>
• Nhập tên chủ quản sử dụng máy hiển thị khi bật máy Owners Detail: tối đa 20 ký tự, ấn ENT nhớ vào máy

3.c Đặt đồng hồ trong máy

Ấn PWR bật máy, ấn phím MENU, ấn phím 8 hay dùng phím di chuyển con trỏ và ENT chọn 8.Time, màn hình xuất hiện thời gian hiện tại, dùng các phím mũi tên di chuyển con trỏ, nhập thời gian, ấn ENT

4. Chuẩn bị công việc trên máy để thao tác ngoài hiện trường

• Dấu hoa thị  * đứng trước cho biết đây là việc hiện thời
• Dấu châm than  ! đứng trước cho biết có tham số cài đặt cho nó khác với tham số hiện thời
• Dấu @ đứng sau cho biết nó là việc dùng để kiểm tra (hay dùng trong một dự án)
• Dấu chấm hỏi ? ở ký tự đầu tiên cho biết nó được tại bởi phần mềm điều khiển phiên bản cũ, tên này không thể mở mà chỉ có thể xóa
