Hướng dẫn sử dụng máy RTK đo điểm và chuyển điểm ra thực địa

1. Đo tọa độ điểm

Sau khi thực hiện các bước kết nối máy với trạm Cor, tiến hành thiết lập Job mới để đo
- Chọn Project-> New Project-> Đặt tên Job-> OK

Tạo hệ tọa độ mới: New System hoặc chọn hệ tọa độ đã có
Trong mục System Parameter
Chọn Coordinate System-> Chọn hệ tọa độ đã có (VN2000.sys) để thay đổi hệ tọa độ

Chọn Destination Ellipsoid->Choose-> Chọn Ellipsoid phù hợp( WGS84)-> OK

Chọn Projection-> Projection-> Chọn hình chiếu phù hợp (UTM) và chỉnh sửa các thông số tương thích: 500000 (False eassting), 105.0 (Central meridian), 0.9999 (Scale)->OK

Chọn 7-parameter->Open-> Các thông số như hình-> OK

Sau đó, tiến hành lưu System Parameter bằng cách chọn Save as->OK. Hộp thoại xuất hiện->OK

lưu

- Bật TPI (Lưu ý: bắt buộc phải bật TPI khi sử dụng tín hiệu trạm Cor Cục)
Chọn Setting-> Project Options. Trong mục GENERAL, click chọn Plotting Scale và Use RTCM1021- 1027-> OK

- Chọn Survey-> Point Survey (Chọn điểm trên bản đồ) -> Save để tiến hành đo

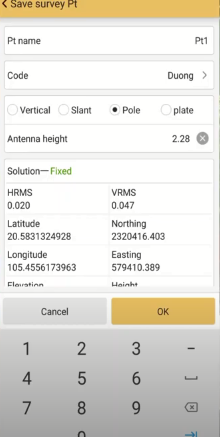

Thay đổi các thông số sau:
Pt name: tên điểm đo (Pt1)
Code: ghi chú (Duong)
Pole: chế độ đo theo chiều cao sào (click chọn)
Antenna height: chiều cao sào (2.28)
-> OK (Xuất hiện điểm trên bản đồ)

thông số survey

2. Chuyển điểm ra thực địa

Chọn Survey -> Stakeout Pt (bản đồ các điểm xuất hiện)-> Point-> Add

Hộp thoại Add Pt xuất hiện, bao gồm:

Input coordinate: nhập điểm từ ngoài vào
Get from database: nhập điểm từ dữ liệu có lưu trữ trong máy
(Ở đây, tìm lại điểm vừa đo có trên máy nên chọn Get from database)

Lúc này, trong mục Coordinates sẽ là danh sách các điểm đã thực hiện đo. Tiến hành chọn điểm (Pt 1)-> Import

Trong mục Point(S). Chọn điểm PT1 -> Chọn Point Stake out. Giờ mình chỉ việc đi theo mũi tên đến gần lá cờ là điểm PT1

Lưu ý:
Northward: chỉ khoảng cách của điểm cần tìm về hướng Bắc
Eastward: chỉ khoảng cách của điểm cần tìm về hướng Đông
Distance: là khoảng cách đến điểm cần tìm (Có thể kẹp la bàn đi theo máy vào sào để tìm hướng dễ hơn)

Tiến hành di chuyển như chỉ dẫn trên bản đồ để tới được điểm Pt1.

Hướng dẫn sử dụng chi tiết, cụ thể bất kỳ khách hàng nào cũng thực hiện được để tiến hành đo điểm và chuyển điểm ra thực địa. Khách hàng muốn tham khảo thêm về các máy đo đạc, dịch vụ đo đạc của công ty Địa Long vui lòng tham khảo trên Website: https://dodacvienthong.com/. Trân trọng!
