Hướng dẫn sử dụng máy định vị vệ tinh GPS RTK Esurvey E100

Máy GPS 2 Tần Số RTK E-Survey E100 dòng máy chuyên dùng để làm trạm động (Rover) trong các nhiệm vụ khảo sát

1. Sơ lược cấu tạo của E-Survey E100

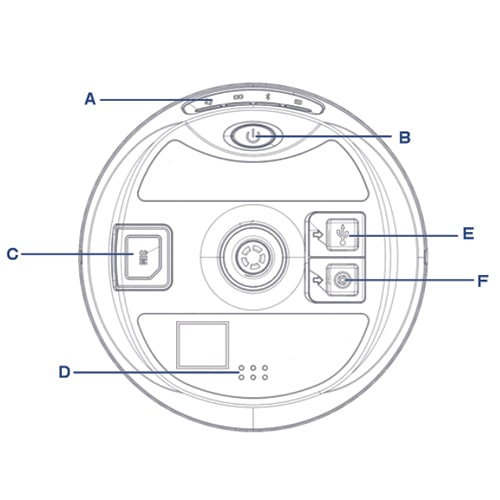

Cấu tạo của máy định vị vệ tinh GPS RTK ESurvey E100 gồm A: Các Icon hiển thị, B: Nút nguồn, C: Khe SIM, D: Loa, E: Cổng cắm Type-C, F: Cổng cắm 5-PIN

Cấu tạo của máy định vị vệ tinh GPS RTK ESurvey E100

2. Thiết lập cơ bản máy E-Survey E100

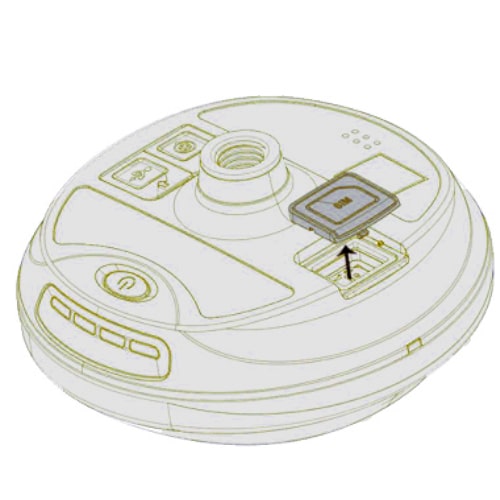

2.1 Cài micro SIM

Để lắp SIM, ta chuẩn bị 1 sim Micro SIM, đẩy lắp SIM lên và gắn SIM vào.
Lưu ý: Khi mua máy GPS 2 Tần Số tại Địa Long, bạn được cung cấp địa chỉ IP để dùng mạng 3G trọn đời

Cài micro SIM cho E-Survey E100 GNSS

2.2 Các Icon hiển thị

Các Icon hiển thị trên thân máy E-Survey E100

NÚT POWER	Nhấn để phát chế độ và trạng thái làm việc hiện tại Nhấn và giữ để tắt/bật thiết bị
ICON BÁO TÍN HIỆU VỆ TINH	Không hiện: Không nhận được tín hiệu Màu đỏ: Nhận được tín hiệu nhưng không xử lý được số liệu Màu xanh lá mạ: Nhận được tín hiệu nhưng không “Fix” Màu xanh lá cây: Tín hiệu ổn Nháy đỏ/xanh: Bo mạch GNSS có vấn đề
ICON BÁO DỮ LIỆU LIÊN KẾT	Xanh lá cây: Dữ liệu liên kết thiết lập thành công Xanh lá mạ: Đang truyền dữ liệu Xanh nước biển: Đang ở chế độ tĩnh
ICON BÁO BLUETOOTH	Tắt: Không kết nối Bật: Kết nối thành công

3. Giao Diện WEB UI

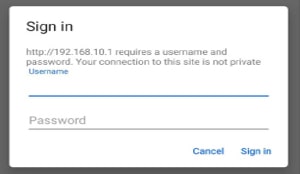

3.1 Đăng nhập

Để đăng nhập, bạn bật thiết bị lên, sau đó vào trình duyệt điện thoại truy cập địa chỉ: 192.168.10.1, User: Amin, Password: Do bên bán cung cấp- Sau đó thay đổi theo ý của bạn

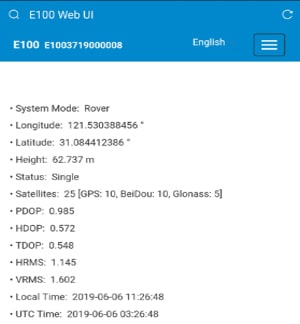

3.2 Định vị

Màn hình sẽ hiển thị trạng thái vị trí, loại giải pháp và độ chính xác

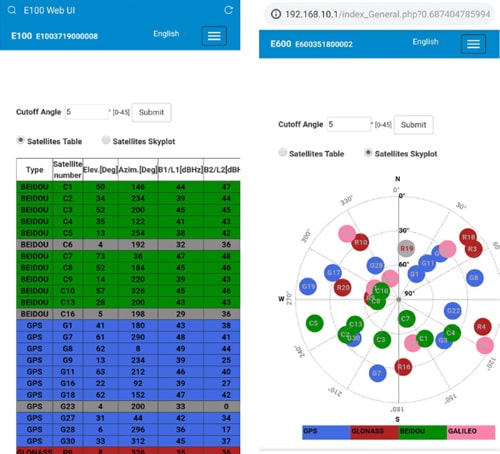

3.2 Biểu đồ vệ tinh

Màn hình sẽ hiển thị các vệ tinh có thể theo dõi được, và biểu đồ

3.3 Kiểm tra trạng thái thiết bị

Ở trang này, bạn có thể xem tình trạng máy, đời máy, tình trạng pin …

3.4 Cấu hình chế độ làm việc

Trang này cho phép bạn chọn chế độ làm việc của hệ thống, cách thức truyền dữ liệu liên kết, ….

3.5 Cấu hình nhận tín hiệu vệ tinh

Ở đây cho phép bạn lựa chọn các hệ thống vệ tinh để nhận tín hiệu

Cấu hình nhận tín hiệu vệ tinh

3.6 Cài đặt cấu hình máy

Cài đặt cấu hình máy bao gồm: Chọn khu vực thời gian, cảm biến nghiêng, loa, …

3.7 Cài đặt tin nhắn NMEA

Đặt thông điệp NMEA thành đầu ra thông qua cổng 5 chân.

3.8 Xem các bản ghi

Nhật ký tập tin có thể được sử dụng để chẩn đoán vấn đề.

3.9 Lưu cài đặt cấu hình

Lưu, tải xuống hoặc áp dụng chế độ làm việc hiện tại.

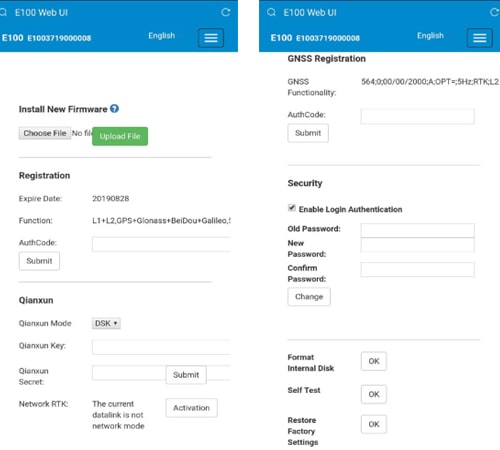

3.10 Quản lý thiết bị

Cập nhật firmware, đăng ký thiết bị

Trên đây là một số hướng dẫn cơ bản để các bạn có thể bắt đầu sử dụng máy định vị vệ tinh GPS RTK E-Survey E100. Trong quá trình làm nhiệm vụ đo đạc, quý khách có nhu cầu vui lòng liên hệ với Địa Long để được sự hướng dẫn trực tiếp từ kỹ sư có kinh nghiệm theo Hotline: 0988 932 779. Truy cập website: https://dodacvienthong.com/ để cập nhật các thông tin về sản phẩm, dịch vụ của công ty. Trân trọng!
