Hướng Dẫn Chi Tiết Sử Dụng Máy Toàn Đạc Điện Tử Topcon, Sokkia, Leica,

I. Thông tin về máy toàn đạc điên tử trong ngành xây dựng

1. Máy toàn đạc điện tử là gì ?

– Máy toàn đạc điện tử là thiết bị trắc địa hay còn biết đến thiết bị quang học điện tử, nó là một máy kinh vĩ điện tử có tích hợp khối đo xa. thiết bị toàn đạc điện tử này được sử dụng phổ biến trong các lĩnh vực đo đạc khảo sát công trình trắc địa phục vụ công trình xây dựng ngày nay nhờ vào khả năng đo đạc nhanh chóng cũng như sự thuận tiện mà máy toàn đạc mang lại cho người đo đạc.
– Thiết bị này là một máy kinh vĩ điện tử có tích hợp khối đo khoảng cách (EDM) để đọc khoảng cách từ điểm đặt máy đến điểm cần đo.

– Cùng với sự phát triển của công nghệ đo dài các thiết bị phục vụ cho công tác đo đạc cũng ngày càng phát triển, trong đó thiết bị đang được sử dụng rộng rãi đo chính là máy toàn đạc điện tử

2. Sơ đồ khối của máy toàn đạc điện tử ?

– Thiết bị máy toàn đạc này là một loại máy trắc địa đa chức năng giải quyết nhiều bài toán như các bài toán về giao hội, hay các bài toán bố trí điểm theo các phương pháp như phương pháp tọa độ cực…
– Máy toàn đạc điện tử là sự kết hợp giữa máy kinh vĩ điện tử và khối đo xa kết nối hai phần này chính là phần mềm tiện ích được cài đặt trong máy. Dưới đây là sơ đồ khối của thiết bị này.
– Khối đo xa điện tử: tự động đo khoảng cách từ điểm đặt máy tới điểm đặt gương


                                                 Sơ đồ khối của thiết bị toàn đạc

II. Hướng dẫn sử dụng máy toàn đạc điện tử các hãng.

1. Hướng dẫn sử dụng máy toàn đạc điện tử topcon.

Bước 1 .
– Thao tác tiếp theo là nhập giá trị góc ngang chọn 2.INPUT . Để hiển thị cửa sổ , gõ nhập trị số góc ngang, ấn ENT để có thể quay về màn hình chính .
Các bạn hãy lưu ý khi nhập số lẻ thì chúng ta ngăn cách bằng dấu chấm trên máy toàn đạc điện tử .

– Đo lặp thì chúng ta chọn 3.Rept thì bạn đã có thể chọn hướng ngắm BS và hướng ngắm đo lặp FS , trên màn hình sẽ xuất hiện màn hình đo góc lặp và cửa sổ đo lặp góc ngang .

– Sau đó bạn ngắm và ấn nút MSR1/ MSR2 đo sẽ xuất hiện chỉ số lần đo N= , góc ngang đo lặp trung bình HRx và tổng góc ngang đo cộng dồn là HR.
Để kết thúc bạn nhấn ENT . Sau đó sẽ xuất hiện cửa số báo trị số đo góc ngang lặp trung bình HRX và góc ngang thự là kí hiệu HA .
– Nếu bạn cần lưu vào bộ nhớ máy toàn đạc điện tử Nikon thì nhấn tiếp ENT .
Các bạn lưu ý tuần tự các trường khai báo tên điểm PT, chiều cao gương là HT và mã địa hình là CD

Bước 2.
– Để đo hai mặt bạn chọn nhấn nút 4.F1/F2 , bước làm này giúp chúng ta thực hiện đo góc chính xác loại trừ những sai lệch sai số cơ học của máy , đảo ống kính đo hai mặt , khi đo xong muốn kết thúc thì chúng ta nhán phím quen thuộc ENT . Trên màn hình máy toàn đạc điện tử sẽ báo trị số goc đo trung bình .
Bước 3.
– Khóa tạm thời góc ngang nhấn 5.Hold khi bạn cần giữ một trị số góc ngang thì dùng thao tác này .
Đáy màn hình có hai phím mềm bạn bỏ qua thì ấn Abrt sau đó đặt nhấn set để đặt trị số đo góc ngang tùy ý

Video hướng dẫn sử dụng máy toàn đạc điện tử Topcon.bên dưới


2. Hướng dẫn sử dụng máy toàn đạc điện tử leica

– Trước hết bạn cần nắm rõ một số lưu ý về các chương trình này dùng để xác định những khoảng cách nào để áp dụng : Khoảng cách ngang giữa 2 điểm, Chênh lệch với nhau với cao giữa 2 điểm.
Khoảng cách nghiêng giữa 2 điểm , Phương vị cạnh nối 2 điểm .
Sau đó nắm rõ (grade) giữa 2 điểm , đối với hai điểm này thì bạn có thể đo ngoài thực địa hoặc là lấy từ trong bộ nhớ của máy hoặc nhập toạ độ từ bàn phím của máy toàn đạc điện tử Leica .

Các bạn tiến hành cực kỳ đơn giản với những thao tác như sau : Chọn Menu → F1 (Prog) → [PAGE]→ F1 (Tie Distance) .

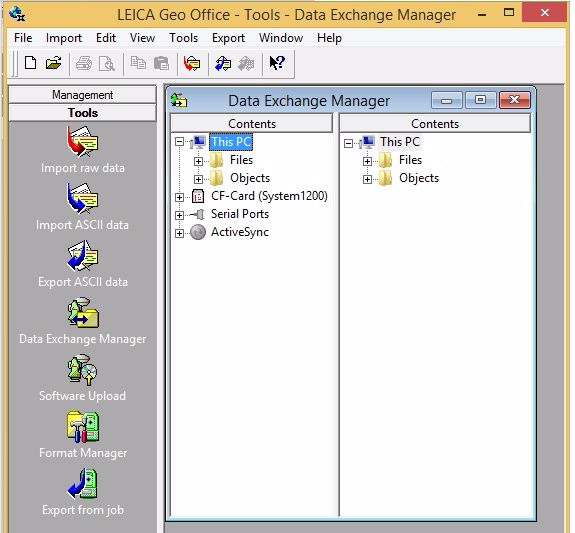

                              Nhập dữ liệu cho máy toàn đạc Leica

Gồm bốn bước để cho các bạn thực hành :

+ Bước 1: Set job ( đặt công việc )
+ Bước 2: Set Stations ( thiết lập trạm )
+ Bước 3: Set Orientation ( Thiết lập định hướng )
+ Bước 4: Start ( Bắt đầu sử dụng )

– Các bước từ 1 đến 3 các bạn làm tương tự chương trình Surveying. Sau đó các bạn ấn F4 (Start), để bắt đầu đo màn hình máy Leica và sẽ xuất hiện ra 2 trường hợp như sau :
Đối với trường hợp 1 các bạn nhấn F1 (POLYGON) được gọi là phương pháp đa giác .
Sau đó các bạn thực hành như sau

+ Nhập tên điểm thứ nhất (Point 1) , Nhập chiều cao gương (hr) sau đó các bạn Tiến hành đo ấn F2 (ALL) . Tiếp đó , nhập tên điểm thứ 2 (nếu không nhập thì điểm thứ 2 sẽ tự động tăng lên 1 đơn vị so với điểm trước) và nhập chiều cao gương .
+ Sau khi đo xong điểm thứ 2 kết quả đo gián tiếp sẽ hiển thị (Tie Distance Result)

3. Hướng dẫn sử dụng máy toàn đạc điện tử sokkia.

==========> Hướng dẫn qua video sử dụng máy toàn đạc điện tử SOKKIA




– Khi sở hữu một chiếc máy toàn đạc Sokkia, bạn cần nắm chắc hướng dẫn sử dựng máy toàn đạc Sokkia để việc đo đạc được hiệu quả nhất.

– Qua bài hướng dẫn sử dựng máy toàn đạc Sokkia dưới đây,Tracdia247.com xin tóm tắt lại cách sử dung một cách ngắn gọn nhất, rất mong bài viết này giúp ích được cho các bạn trong quá trình học tập và làm việc

BƯỚC 1: Chọn File đo (JOB) để đo :

– Bạn hãy Khởi động máy [ON].Nếu xuất hiện màn hình thông tin chính của máy (có Số hiệu máy và thông tin) , hãy bấm [F1] OBS hoặc [ESC] để vào màn hìnhOBS như sau

CX 105 10.000 S/N 123456 Ver. XXX- XXXX XXX- XXXX Job JOB1

OBS USB DATA CNFG
Tiếp theo, bạn bấm phím ngôi sao chọn Entry menu [ENT]

Tại màn hình Entry này, bạn thao tác như sau:

1, Chọn JOB: Chọn JOBselect [ENT] .

Tại dòng JOB selection: -BấmLIST[F1]. Chọn JOB cần đo (từJOB1 đến JOB10)

Tiếp theo, bạn bấm [ENT] .Tại dòng Coord search JOB (chọn JOB để tham khảo các dữ liệu điểm toạ độ) -> BấmLIST[F1].

Chọn JOB cần tham khảo (từJOB1đếnJOB10

# Cần phải Lưuý: nên chọn JOB tham khảo trùng với JOB cần đo . và cuối cùng bạn bấm [ENT] để xác nhận việc chọn JOB.

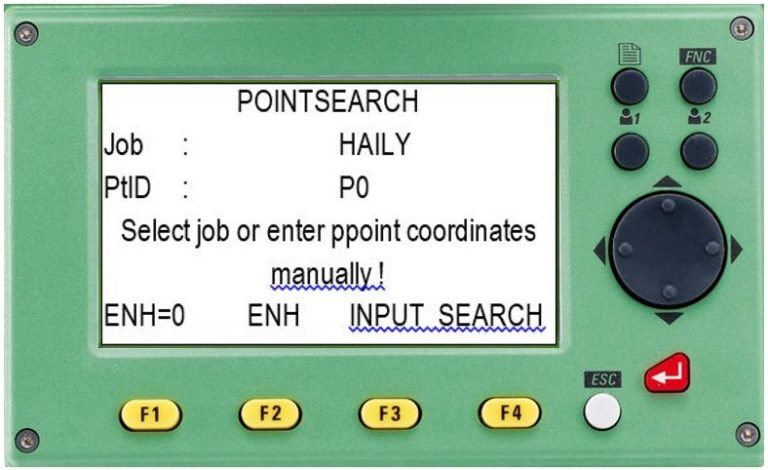

Bảng điều khiển máy toàn đạc

2, Nếu cần đổi tên JOB bằng cách bấm chọn JOB detail [ENT]

JOB NAME: thay đổi tên Job
-SCALE: 1.00000000(giá trị Scale luôn là 1.00000000, không được thay đổi)
Sau khi đổi xong nhớ bấm OK[F4] hoàn tất
Chọn JOB xong rồi, giờ chúng ta cùng qua bước 2 nhé
BƯỚC 2: Tiến hành đo

– Đây là thao tác rất dễ dàng chỉ gồm có 2 bước là cài đặt trạm máy và định hướng và bước 2 là đo chi tiết, trong giới hạn bài viết hướng dẫn sử dựng máy toàn đạc Sokkia này mình sẽ hướng dẫn bước 1 trước để các bạn có thể nắm chắc được bước cài đặt trạm máy và định hướng.

-Đầu tiên bạn vào Entry menu (thao tác như trên đã hướng dẫn):

– Tại màn hình Coord bạn Chọn Coordinate[ENT].

1.Cài đặt trạm máy và định hướng:

-Chọn Occ. Orien.[ENT].

a. Nhập các thông số cho trạm máy , nghĩa của các tham số hiện trên màn hình như sau :

STT

Ký hiệu Giải thích ký hiệu

     1

N0

Toạ độ N của trạm máy

2

E0

Toạ độ E của trạm máy

3

Z0

Toạ độ Z của trạm máy

4

PT

Tên trạm máy

5

HI

Chiều cao máy

6

CD

Mã ghi chú (bỏ qua nếu không cần thiết)

7

Operator

 Nhập tên của bạn vào – tên người đo

8

Date

Tháng/ngày/năm, Time: Giờ

9

Weath

Thời tiết , Tùy tình hình thời tiết lúc này để chọn trạng thái Fine hoặc bad

10

Wind

Gió ( nếu lặng gió bạn chọn Calm)

11

Temp

Nhiệt độ môi trường (chọn 300C)

12

Press

Áp suất (chọn 760 mmHg)

13

ppm

Hằng số hiệu chỉnh môi trường (được tính dựa vào nhiệt độ và áp suất hiện tạib. Việc tiếp theo ban cần làm là Định hướng:

2. Cụ thể là Định hướng theo góc: (Để định hướng theo toạ độ)

– Bấm [F2]BS AZ, tại dòngHA-R, nhập giá trị góc định hướng theo format: “ddd.ppss”. Gỉa sử như sau để bạn dễ hình dung

– Nếu bạn muốn góc:45005’30’’, hãy nhập: 45.0530

– Đó là những chia sẻ của chúng tôi về cách sử dụng các máy thiết thiết bị máy toàn đạc
