Hướng Dẫn Sử Dụng GPS Hi- Target Chi Tiết Cho Người Mới Dùng

BƯỚC 1: TẠO MỘT TÊN FILE CÔNG VIỆC

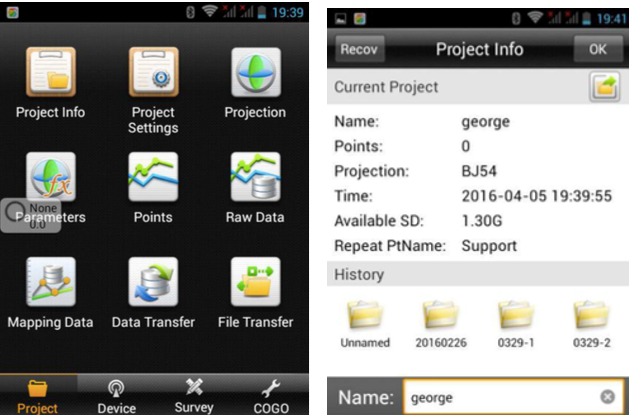

Khởi động sổ tay — Hi-Survey — Project info — Tại Name: ( đặt tên file ) — OK

Khởi tạo file công việc

BƯỚC 2: THIẾT LẬP HỆ TOẠ ĐỘ CHO FILE ĐO

Kết thúc B1 — Biểu tượng chọn file — chọn vn2000 ( Hệ toạ độ vn2000 đã được thiết lập sẳn tại tỉnh cần đo). — Apply — OK — BACK

BƯỚC 3: KẾT NỐI BLUTOOTH CHO TRẠM BASE

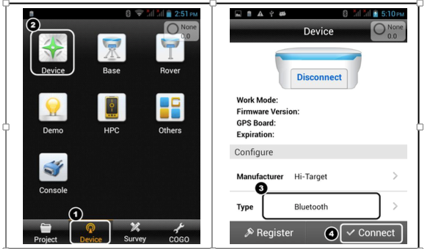

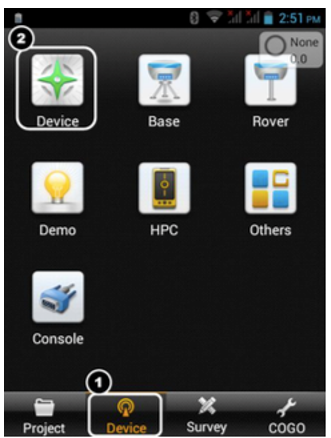

Chọn thẻ Device — Device — Connect —- Chọn số Seri Base — OK ( tại đây ta thấy hiển thị số seri trên hình máy và dòng work mode : Base). — BACK

BƯỚC 4: THIẾT LẬP TRẠM BASE

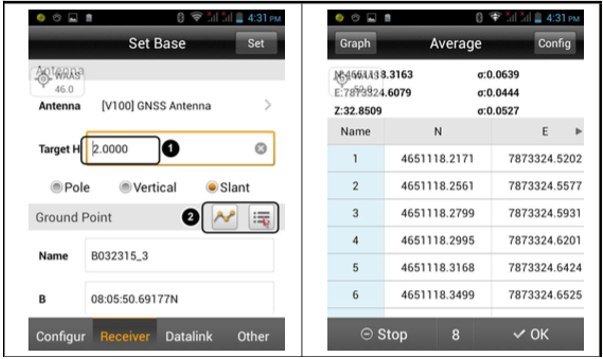

Từ màn hình cơ bản — Thẻ Divece — Base — Tại Thẻ Receiver

– Taget: nhập cao máy

Chọn: Slan

Chọn XYZ

Nhập toạ độ ( 2 cách )

Biểu tượng đo lặp – OK — ( Lấy luôn toạ độ giả định hoặc chỉnh lại toạ độ chính xác)

Biểu tượng toạ độ từ máy— chọn toạ độ — OK.

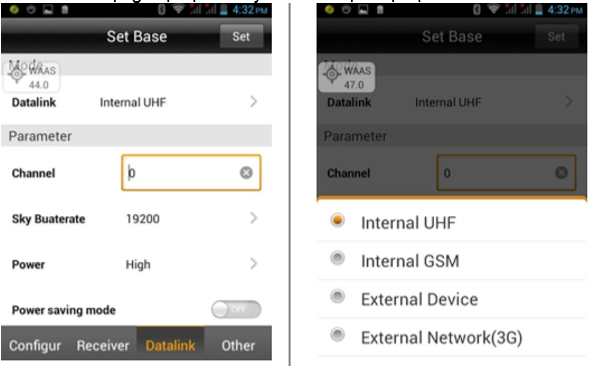

Chuyển qua thẻ Datalink : tại dòng data link : external Radio

SET ( lưu lại ) — Yes ( hỏi có cài tiếp qua cho trạm Rover) Lưu ý: Lúc này ta thấy trên radio có đèn nháy là đã làm thành công.

BƯỚC 5: THIẾT LẬP ROVER

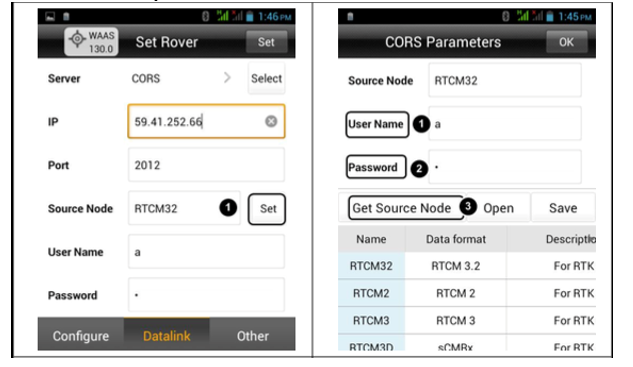

Tiếp tục bước 3 ta chọn Connec — Chọn số Seri máy — OK — Tại thẻ Datalink ( data link : Internal Radio) — SET ( lưu).

Lưu ý: Xong bước này ta nghe tiếng kếu “xoeng” từ sổ tay là đã thành công xong bước cài đặt.

ĐO CHI TIẾT.

Sử dụng máy gps

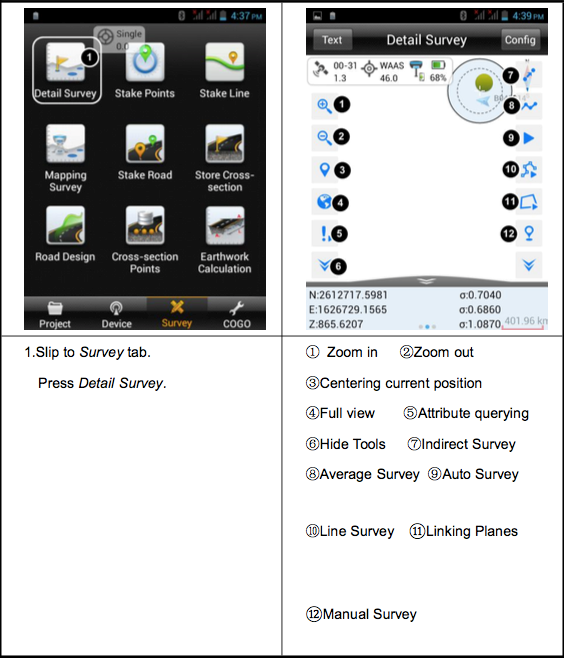

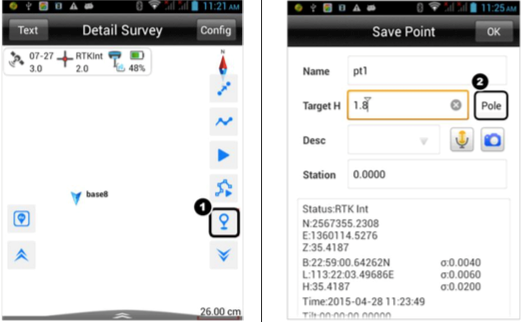

↔ Tại màn hình cơ bản chọn thẻ Survey — Detail survey — Biểu tượng đo đơn ( hoặc nhấn trên phím) — Lưu ( Name :đặt tên, cao sào : chọn Pole, Desc : ghi chú)

Hướng dẫn đo máy gps

ĐO TÌM ĐIỂM.

Dùng máy gps đơn giản

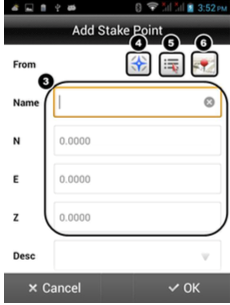

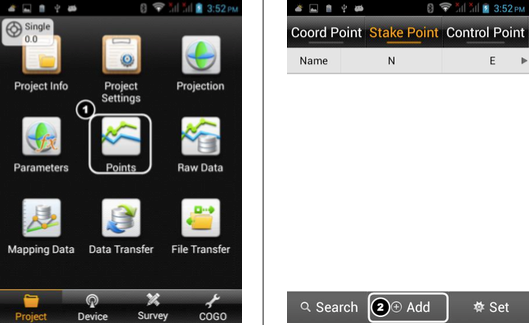

– Tại màn hình cơ bản chọn thẻ Survey — Steck out — Stacke Points — Chọn biểu tượng nhập điểm — nhập điểm ( chọn lưu hoặc ko) — OK

Su dung may gps

⇒ Tại màn hình cơ bản chọn thẻ Survey — Steck out — Stacke Points — Chọn biểu tượng nhập điểm — nhập điểm ( chọn lưu hoặc ko) — OK

GPS máy định vị vệ tinh

4 ,Nhận được từ người nhận
5 ,Chọn từ danh sách
6, Bản đồ chọn

TRÚT SỐ LIỆU:

Sổ tay: Tại thẻ Project — Data Tranfer ( đặt tên lưu, chọn đuôi exel file) — OK

Cắm cáp sổ tay và máy tính — Sổ tay ( Turn onUSB — OK ) — Trên máy tính ( vào ổ đĩa — ZHD — OUT — Chọn file mới đặt tên — Coppy qua máy tính — Mở lên ( lọc bớt các cột ko cần, để lại các cột tên điểm, X, Y, Z, DESC) :
